Schulung: Unterschiede Bremssohlen Abhängig von Radsatzdurchmesser
Ersteller: Peter Wojciechowski
Trainer: Peter Wojciechowski
Dauer: Selbststudium
Datum und Ort: Gelsenkirchen 22.10.2021
Inhalt
Hallo Kollegen,
bei den Kunststoff Sohlen wird es ein wenig komplizierter.
Bei den K-Sohlen des Typs C810 gibt es verschiedene Ausführungen für verschiedene Radsatzdurchmesser. Es gibt Sohlen mit einem Radius von 460mm das entspräche einen Durchmesser von 920mm. Die Sohlen mit dieser Abmessungen sind nur für Radsätze bis 870mm Durchmesser geeignet. Solltet ihr solche Sohlen bei Radsätzen unter 870mm Durchmesser einbauen werden die Sohlen brechen bzw. reißen.

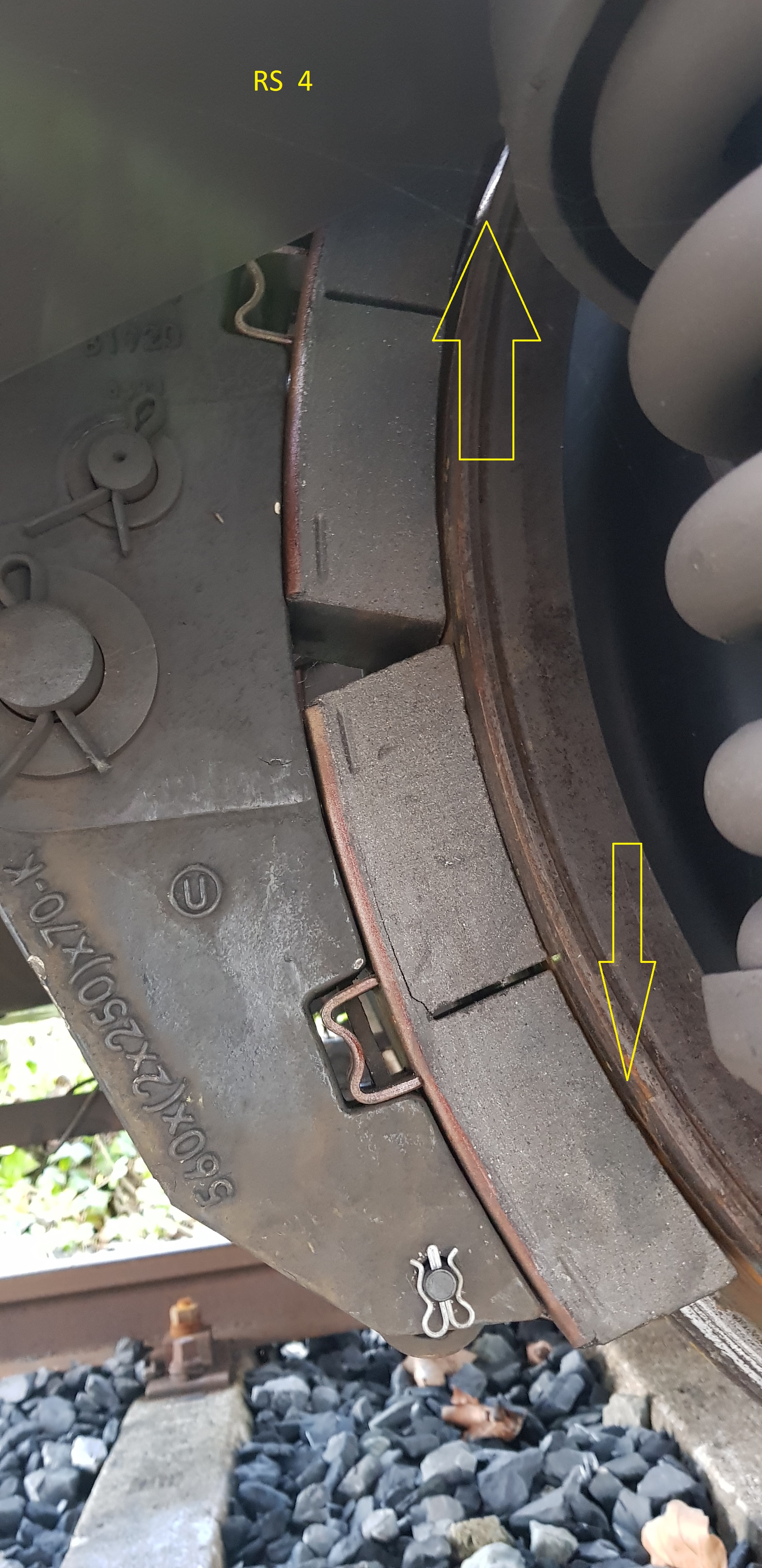

Wie es Ausschaut , wenn die Sohlen falsch gewählt wurden, sieht ihr hier: rs_4_rechts_.jpg rs_4_links_.jpg
Wie zu erkennen, sind die Bilder in Angelegten zustand also der Wg. ist angebremst, gemacht worden. Ihr sieht das oben und unten ein deutlicher Spalt zwischen der Sohlen und Achse vorhanden ist. Durch den Bremsdruck brechen die Sohlen, wie im Bild „rs_4_links“ deutlich zu sehen ist. Schaut mal auf das Trägerblech. Der Grund dafür ist, der falsch gewählte Durchmesser/Radius der Bremssohlen.
Es gibt zwei verschiedene Bezeichnungen für die Bremssohlen C810:
C810 S501 Diese Bremssohlen haben einen Radius von 460mm und sind nur für Radsätze von 920mm bis 870mm Durchmesser geeignet.
C810 S517 Diese Bremssohlen haben einen Radius von 400mm und sind nur für Radsätze von 870mm bis 856mm Durchmesser geeignet.

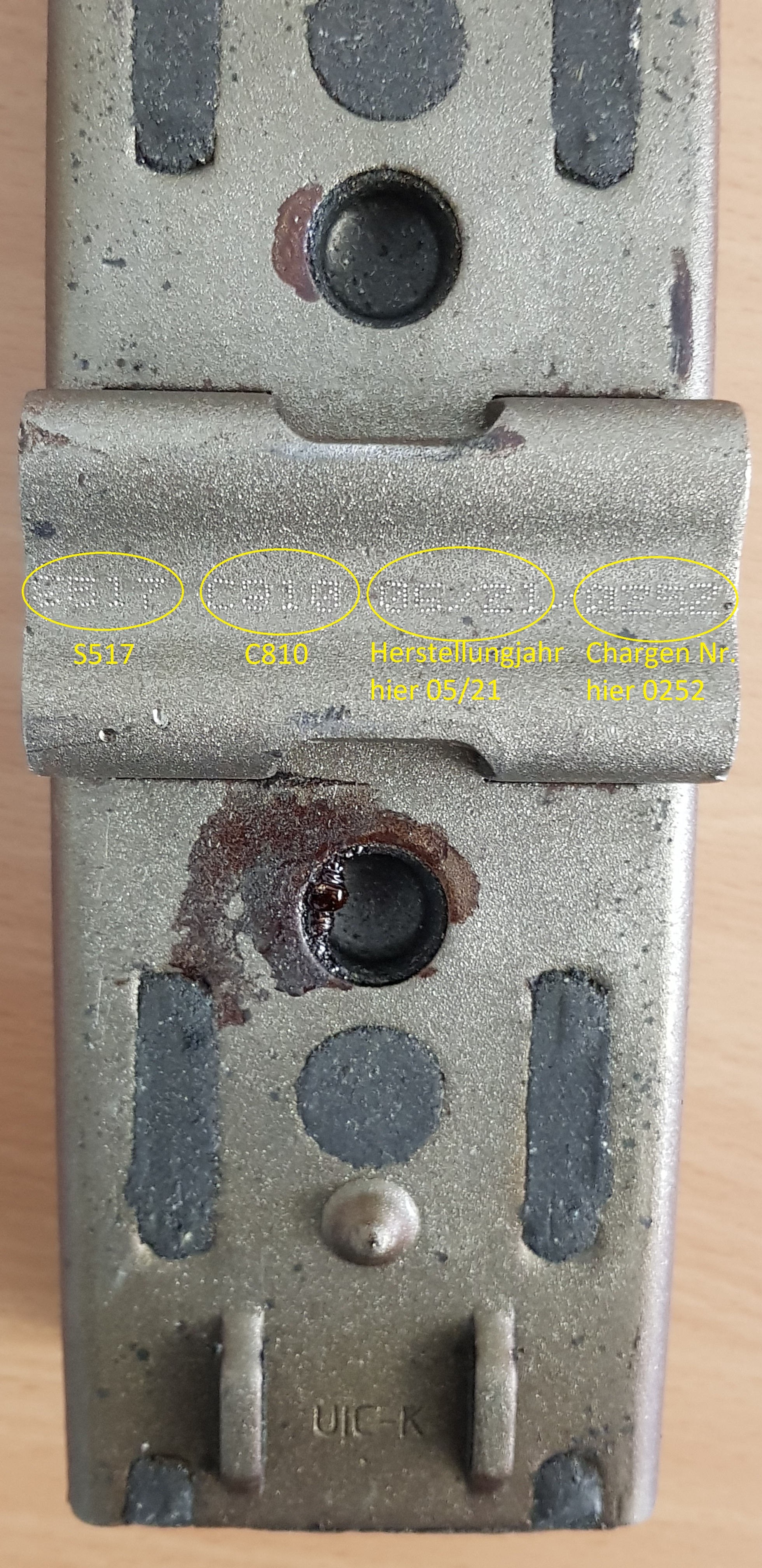

Wie ihr die Bezeichnung erkennt könnt, sieht ihr Hier: c810_s_517.jpg
Die Bezeichnung steht auf den Sohlenrücken an den Bügel für den Bremsklotzsicherungskeil.
Schaut euch die Grafik unten, bei „Schulungsunterlagen“ image001 und image002
Und wie es bei den anderen Sohlen Typen wie LL IB116 und Jurid Bremssohlen ausschaut bin ich noch mit den Lieferanten, Kunden und Herstellern in Gespräch.
Wenn die Unterschiede bei C810 Bremssohlen so sind, dann müssen die Unterschiede auch bei LL IB116 und Jurid Sohlen vorhanden sein, da bin ich noch in Gespräch mit den Haltern, Lieferenten. Sollte sich was neues ergeben werde ich euch Informieren.
Bis auf weiteres Bitte ich euch bei jeden Sohlenwechsel, egal welche Sohlentyp ihr einbaut, den Radsatzdurchmesser zu prüfen.
Ebenso prüft bitte bei neu eingebauten Bremssohlen und in angelegten Bremszustand wie die Abstände der Sohlen zu Achse sind und ob die Sohlen nicht gerissen sind.
Schulungsunterlagen

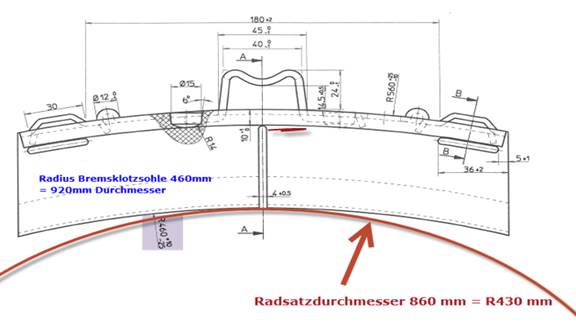

Cofren C810 Typ S501 (Bgu) (nicht geeignet für Radsatzdurchmesser < 870 mm)
·Bremsklotzsohle “Cofren C810 Typ S501” hat einen Radius von = 460mm)

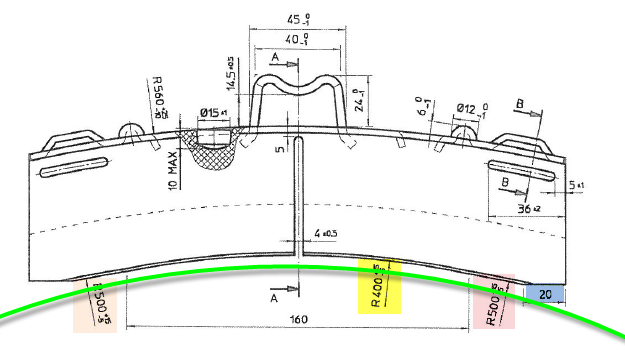

Cofren C810 Typ S517 (Bgu)
· Bremsklotzsohle “Cofren C810 Typ S517” hat zwei verschiedene Radien, außen 500mm und innen 400mm und auf jeder Seite um 20mm verringert ist, damit wird sichergestellt, dass diese Bremsklotzsohle für grössere als auch für kleinere Laufkreisdurchmesser eingesetzt werden kann.
